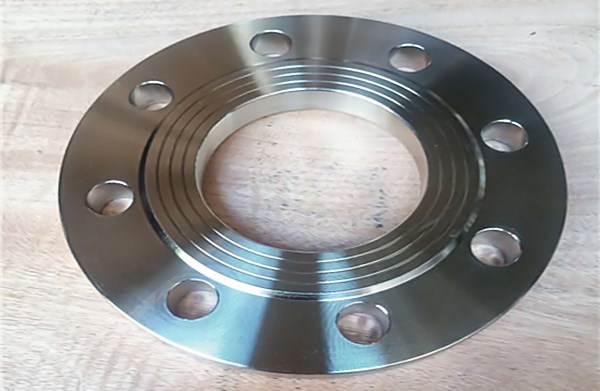

平焊法蘭DN80 PN16詳細介紹
型號規格；DN80 PN1.6Mpa（16壓力）。
執行標準；HG/T20592-2009、GB/T9119-2010。
法蘭尺寸；外徑200mm，內徑A系列91mm、B系列91mm，厚度20mm。
密封面尺寸；135mm，密封面高度2mm直角或者斜角帶防滑線3條。
螺栓孔尺寸；
1）螺栓孔中心距160mm。
2）螺栓孔數量；8個。
3）螺栓孔直徑18mm。（螺栓選用m16）
材質；302、304、s30408、30408II、316、316L、904L、2205、2520、2057、317L等特殊鋼法蘭。
平焊法蘭的優點
平焊法蘭不僅節省了空間、減輕了重量重要的是確保接頭部位不會發生泄漏，具有良好的密封性能。緊湊法蘭尺寸之所以減小，是由于減小了密封件的直徑，這將會減小密封面的截面。
其次，法蘭墊片已被密封環所代替，以確保密封面對密封面的匹配這樣一來，為了壓緊密封面僅需要很小的壓力。
隨著所需壓力的降低，螺栓的尺寸和所需數量都可相應減小，所以終設計出了一種體積小且重量輕(比傳統的法蘭的重量減輕70%～80%)的新產品。因此平焊法蘭式一種比較的法蘭產品，減輕了質量和空間，對工業用途起了重要作用。
平焊法蘭的密封原理
螺栓的兩個密封面相互擠壓法蘭墊片并形成密封，但這同時也導致密封的破壞,為了保持密封，就得維持巨大的螺栓作用力。
為此，螺栓就要做得大而大的螺栓就要匹配大的螺母，這就意味著需要直徑大的螺栓為上緊螺母創造條件然而螺栓的直徑越大，適用的法蘭就會變得彎曲的辦法就是增大法蘭部分的壁厚整個裝置將需要極大的尺寸和重量，這在近海環境下便成了一個特殊問題，因為在這種情況下重量始終是人們引起關注的主要問題。而且，從根本上來說，平焊法蘭是一種無效的密封，它需要把50%的螺栓負荷用于擠壓墊片，而用于保持壓力的負荷只剩50%。
平焊法蘭適用范圍
平焊法蘭適用于公稱壓力不超過2.5MPa的鋼管道連接.平焊法蘭的密封面可以制成光滑式,凹凸式和榫槽式三種,光滑式平焊法蘭的應用量 大.多用于介質條件比較緩和的情況下，如低壓非凈化壓縮空氣、低壓循環水，它的優點是價格比較便宜對焊法蘭適用于壓力或溫度大幅度波動的管線或高溫、高壓及低溫的管道，也用于輸送價格昂貴、易燃、易爆介質的管路上。
平焊法蘭執行標準
化工部標準
HG20593-2009、HG20615-2009
國家標準
GB/T9119-2010、GB/T2555-81
機械部標準
JB/T81-94、JB/T74-94、JB/T75-94
船用標準
CB M1001-81
使用壓力PN0.25MPa ,PN0.6MPa ,PN1.0MPa,PN1.6MPa ,PN2.5MPa，PN4.0MPa
制造材料不銹鋼304、316、316L、304L、321、F321、2205、2520、904L、310S等不銹鋼以及各種雙相鋼材質。
總結
1、銜接管路并能保持管路密封性能。
2、便于某段管路的替換。
3、便于拆開檢查管路狀況。
4、便于某段管路的封閉。
平焊法蘭的材料
|
材料類別 |
鋼板 |
鍛件 |
鑄件 |
鋼管 |
|
鋼號 |
標準號 |
鋼號 |
標準號 |
鋼號 |
標準號 |
鋼號 |
標準號 |
|
Q235 |
Q235A
Q235B |
GB3274
GB700 |
|
|
|
|
|
|
|
20 |
20 |
GB711 |
20 |
JB4726 |
WCA |
ASTM216
GB12229 |
|
20R |
GB6654 |
09Mn2vDR
09MnNiDR |
GB3531 |
09Mn2VD
09MnNiD |
JB4727 |
|
16Mn |
16MnR |
GB 6654 |
16Mn |
JB 4726 |
ZG240/450AG
ZG280/520G |
GB/T16253 |
WCB
WCC |
ASTMA216
GB 12229 |
|
16MnDR |
GB 3531 |
16MnD |
JB 4727 |
LCC
LCB |
ASTMA352 |
|
1Cr-0.5Mo |
15CrMoR |
GB 6654 |
15CrMo |
JB 4726 |
ZG15Cr1Mo |
GB/T 16253 |
|
2-1/4Cr-1Mo |
12Cr2M1R |
GB150
GB6654 |
12Cr2Mo1 |
JB4726 |
ZG12Cr2Mo1G |
GB/T16253 |
|
5Cr-0.5Mo |
|
|
1CrMo |
JB4726 |
ZG16Cr5MoG |
GB/T16253 |
|
304L |
00Cr19Ni10 |
GB4237 |
00Cr19Ni10 |
JB4728 |
ZG03Cr18Ni10 |
GB/T16253 |
00Cr19Ni10 |
|
|
CF3 |
ASTMA351
GB12230 |
|
304 |
0Cr18Ni9 |
0Cr18Ni9 |
ZG07Cr20Ni10 |
GB/T16253 |
0Cr18Ni9 |
|
CF8 |
ASMTA351
GB12230 |
|
321 |
0Cr18Ni10Ti
1Cr18Ni9Ti |
0Cr18Ni10Ti
1Cr18Ni9Ti |
ZG08Cr20Ni10Nb
CF8C |
GB/T16253
ASMTA351
GB12230 |
0Cr18Ni9 |
|
316L |
00Cr17Ni14Mo02 |
00Cr17Ni14Mo02 |
ZG03Cr19Ni11Mo2
|
GB/T16253 |
00Cr17Ni14Mo02 |
|
CF3M |
ASMTA351
GB12230 |
|
316 |
0Cr17Ni12Mo02 |
0Cr17Ni12Mo02 |
ZG07Cr19Ni11Mo2
|
GB/T16253 |
0Cr17Ni12Mo02 |
|
CF8M |
ASMTA351
GB12230 |
注意：
1）管法蘭材料一般采用鍛制，不建議用鋼板或者型鋼制造。鋼板只用于法蘭蓋、板式平焊法蘭、對焊環松套法蘭、哦平焊環松套法蘭。
2）表列鑄件只適用于整體法蘭，并不適用于帯焊接的鑄造法蘭。
3）表列鋼管只適用于采用鋼管制造的奧氏體不銹鋼對焊環。
平焊法蘭用材的公稱壓力和工作溫度
|
類別 |
鋼號（標準號） |
公稱壓力PN,Mpa |
工作溫度C |
|
Q235 |
Q235A(GB3274) |
≤1.0 |
0~+350 |
|
Q235B（GB3274） |
≤1.6 |
0~+350 |
|
20 |
20（GB711） |
≤4.0 |
0~+350 |
|
20R(GB6654) |
≤25.0 |
-20~+475 |
|
20（JB4726） |
≤25.0 |
-20~+475 |
|
09MnVD（JB4727） |
≤25.0 |
-50~+350 |
|
09MnNiD（JB4727） |
≤25.0 |
-70~+350 |
|
16Mn |
16MnR（GB6654） |
≤25.0 |
-20~+475 |
|
16MnDR（GB3531） |
≤25.0 |
-40~+350 |
|
16Mn（JB4726） |
≤25.0 |
-20~+475 |
|
16MnD（JB4727） |
≤25.0 |
-40~+350 |
|
1Cr-0.5Mo |
15CrMoR（GB6654） |
≤25.0 |
-20~+475 |
|
15CrMo（JB4726） |
|
2-1/4Cr-1Mo |
12Cr2Mo1R（GB150、GB6654） |
≤25.0 |
〉-20~+575 |
|
12Cr2Mo1（JB4726） |
|
5Cr-0.5Mo |
1Cr5Mo（JB4726） |
≤25.0 |
〉-20~+600 |
|
304L |
00Cr18Ni10（GB4237,JB4728） |
≤25.0 |
-196~+425 |
|
304 |
0Cr18Ni9（GB4237,JB4728） |
≤25.0 |
-196~+700 |
|
321 |
00Cr17Ni10Ti（GB4237,JB4728）
（1Cr18Ni9Ti） |
|
316L |
00Cr17Ni14Mo02（GB4237,JB4728） |
≤25.0 |
-196~+425 |
|
316 |
00Cr17Ni12Mo02（GB4237,JB4728） |
-196~+700 |
注意：
1）采用鑄件法蘭的整體法蘭其公稱壓力和工作溫度按有關標準的規定，如有關產品標準未規定的時候也可以根據法蘭的材料執行，按與鑄件對應的鍛件材料確定公稱壓力和工作溫度范圍。
2）采用鋼管材料的奧氏體不銹鋼對焊環公稱壓力和工作溫度按有關鋼管有關規定使用。
3、鍛件（包括段扎件）的級別及其技術要求應符合JB4726~4728的相應要求。
1）公稱藥理PN為0.25Mpa~1.0Mpa的碳素鋼、奧氏體不銹鋼鍛件允許采用I級鍛件級別的要求。
2）除一下規定外公稱壓力PN為1.6Mpa~6.3Mpa的鍛件應符合II級或II級以上鍛件級別要求。
3）符合下列情況之一的，應符合III級鍛件的要求：
a公稱壓力PN≥10.0Mpa法蘭用鍛件。
b公稱壓力PN〉4.0Mpa的鉻鉬鋼鍛件。
c公稱壓力PN〉1.6Mpa且工作溫度≤-20攝氏度的鐵素體鋼鍛件。
平焊法蘭與鋼管連接的焊接接頭坡口寬度
.jpg)
|
公稱尺寸DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
坡口寛度8 |
4 |
4 |
4 |
5 |
5 |
5 |
5 |
6 |
6 |
6 |
6 |
6 |
8 |
|
公稱尺寸DN |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
1200 |
1400 |
1600 |
1800 |
2000 |
— |
|
坡口寬度6 |
10 |
11 |
12 |
12 |
12 |
12 |
12 |
13 |
14 |
16 |
17 |
18 |
— |
平焊法蘭尺寸公差?
法蘭的尺寸公差按表的規定。?
環連接面的密封面尺寸公差按表10.0.2的規定。
法蘭環槽密封面的硬度應高于所配合的金屬環形墊的硬度。
法蘭（包括平焊環、對焊環）端部的坡口尺寸公差按本標準第9章的規定。
平焊法蘭檢驗和驗收
法蘭外觀檢驗應符合以下要求
1鍛造表面應光滑，不得有鍛造傷痕、裂紋等缺陷。
?
2 鍛造表面的粘砂、氧化皮等應清除干凈，不允許有影響鑄件使用性能的缺陷（如裂紋、縮孔、夾渣等）存在。?
3 機加工表面不得有毛刺、有害的劃痕和其他降低法蘭強度和連接可靠性的缺陷。
?
4 環連接面法蘭的密封面應逐個檢查，槽的兩個側面不得有機械加工引起的裂紋、劃痕和撞傷等表面缺陷。
法蘭材料應符合有關標準的規定，并具有相應的質量證明文件。
法蘭加工完畢后，應在其密封面上涂防銹油，并防止劃傷和撞擊。
法蘭的標記及標記示例
示例1∶公稱尺寸DN1200、公稱壓力PN6、配用公制管的突面板式平焊鋼制管法蘭，材料為Q235A，其標記為∶HG/T20592 法蘭 PL1200（B）-6 RF Q235A
示例2∶公稱尺寸DN300、公稱壓力PN25、配用英制管的凸面帶頸平焊鋼制管法蘭，材料為20 鋼，其標記為∶HG/T 20592 法蘭SO300-25 M 20
示例3∶公稱尺寸 DN100、公稱壓力PN100、配用公制管的凹面帶頸對焊鋼制管法蘭，材料為16Mn，鋼管壁厚為 8mm，其標記為∶HG/T 20592 法蘭 WN100（B）-100 FM S=8mm 16Mn
示例4∶公稱尺寸DN150、公稱壓力PN160、配用英制管的環連接面帶頸對焊鋼制管法蘭，材料為16Mn，鋼管壁厚為10mm，其標記為∶HG/T20592 法蘭 WN150-160 RJ S=10mm 16Mn
示例5∶公稱尺寸DN500、公稱壓力PN16、榫面整體鋼制管法蘭，材料為WCB，密封面表面粗糙度為 Ra0.8～1.6，其標記為∶HG/T 20592 法蘭IF500-16 T WCB Ra0.8～1.6
示例6∶公稱尺寸DN40、公稱壓力PN63、配用英制管的突面承插焊鋼制管法蘭，材料為304，其標記為∶HG/T 20592 法蘭 SW40-63 RF304
示例7∶公稱尺寸DN80、公稱壓力PN25、采用NPT螺紋的突面螺紋鋼制管法蘭，材料為20鋼，其標記為∶HG/T 20592 法蘭 Th（NPT）80-25 RF 20
示例8∶公稱尺寸DN65、公稱壓力PN16、采用Rc螺紋的全平面螺紋鋼制管法蘭，材料為316，其標記為∶HG/T 20592 法蘭 Th（Rc）65-16 FF 316
示例9∶公稱尺寸DN200、公稱壓力PN10、配用公制管的突面對焊環松套鋼制管法蘭，法蘭材料為20鋼、對焊環材料為316，鋼管壁厚為 4mm，其標記為∶HG/T 20592 法蘭 PJ/SE 200（B）-10 RF S=4mm 20/316
示例10∶公稱尺寸DN300、公稱壓力PN10、配用英制管的凹面平焊環松套鋼制管法蘭，法蘭材料為20鋼、平焊環材料為316，其標記為∶HG/T 20592 法蘭 PJ/RJ 300-10 FM 20/316
法蘭的采購和交貨
1 用戶應提供以下采購要求∶
1）標準編號;
2）管法蘭類型或類型代號;3）法蘭密封面類型代號;4）公稱尺寸（DN）;5）公稱壓力（PN）;
6）與帶頸對焊法蘭、對焊環（松套法蘭）連接的鋼管壁厚;7）材料牌號。
2 根據需要并經供需雙方協商同意，需方可提出附加要求，但應在訂貨合同中說明具體要求。
例如∶
1）采用本標準表 4.0.1以外的材料牌號。
2）法蘭鍛件級別高于本標準第 4.0.3條的要求。
3）奧氏體不銹鋼的晶間腐蝕試驗要求。
4）法蘭表面的防銹、涂漆要求。
5）其他。
平焊法蘭的包裝和鋼印標志
法蘭（包括法蘭蓋）的外圓柱表面都應以鋼印標志以下內容∶標準編號∶HG/T20592。
2 法蘭類型代號（按本標準表3.1.1的規定）以及螺紋法蘭的錐管螺紋代號（按本標準第8.4.2 條的規定）。
3 法蘭公稱尺寸 DN 及適用鋼管外徑系列。
整體法蘭、法蘭蓋、襯里法蘭蓋、螺紋法蘭，適用鋼管外徑系列的標記可省略;適用于本標準 A系列鋼管的法蘭，適用鋼管外徑系列的標記可省略;適用于本標準 B系列鋼管的法蘭，標記為"DN×××（B）"。
4 法蘭公稱壓力PN。
5 密封面型式代號，按本標準表3.2.1的規定。
6 帶頸對焊法蘭、對焊環（松套法蘭）應標注鋼管壁厚。
7 材料代號，按表14.0.1 的規定。14.0.2 法蘭應按規格、材料分別包裝。
法蘭交貨時，應附有產品質量證明文件。每個法蘭（包括法蘭蓋）的外圓柱表面上應以鋼印標志14.0.1 規定的內容。
如有需要購買平焊法蘭歡迎聯系本公司。
